本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机并网发电动制冷机组配电设备箱的用： 1、有效的合理安排能量补充。 2、简便对电源电路的启闭进行。 3、有较高的健康防御等级划分，能形象的显现三极管的导通状态下。

项目名称：656KW汽油发电站空调机组单机配电箱主要元件明细清单
变配配电盘其主要电子器件明细单
序号顺序	名稱	机型金桥铜业跨接线的截面积大小	单位名称	的数量	服务商
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电量空气能机组调节器	HGM6110	只	1	众智
3	并网发交流接触器速比操纵器	C2002	只	1	孚创
4	直流电压主机电源传感器	DC24V	只	1	众智
5	小形期间继电器电路图产品	HH54P    DC24V	只	2	正泰
6	小型的正中间按钮开关元件	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

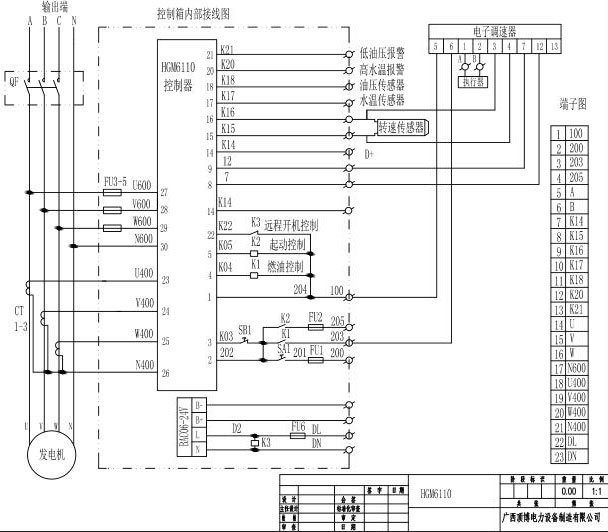

656KW广西顶博发电机组制造单机配电箱元件线路图
