580KW柴油发动机机风能发三相异步高压交流电动机马达并机柜层面电力设备图作用：由快充器AC220V/DC24V，出示风能发三相异步高压交流电动机马达智能有效调整模块用到的输入输出电源线DC24V。风能发三相异步高压交流电动机马达开始后由KA5交流活动220V间继电的输入输出同一个开始表现。柴油发动机机风能发三相异步高压交流电动机马达智能有效调整模块在表现电路把风能发三相异步高压交流电动机马达的电流大小、电阻值，率，带速等风能发三相异步高压交流电动机马达的几种参数值表现汇报到智能有效调整模块，由智能有效调整模块收到提示。   当柴油车电站机启动的服务器服务器后，把电送去按钮柜上面的主母排。管理器采用系統监督高于很大状况启动的服务器服务器气油管理，启动的时管理，采用DC24V继机械的内容模拟输出数据。电站机管理器采用线额定电压污染监测网漏电触点触点开关，污染监测网到无法真空万能空气开关启动的服务器服务器线额定电压，管理器采用KA3继机械的内容模拟输出重分闸数据，合上主按钮断路，真空万能空气开关重分闸后重分闸标示灯亮。当管理系統都要分闸的之后，采用KA6分闸继机械的内容模拟输出分闸数据，主按钮真空万能空气开关分闸，真空万能空气开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主电开关柜
号码	名号	金桥铜业跨接线的截面积大小型号金桥铜业跨接线的截面积大小	计量单位	使用量	厂商
1	萬能式框架图塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发发动机柜的控制板	HGM9510	只	2	众智
3	交流电主机电源版块	BAC06A	只	2	众智
4	小两边继设备	HH52P    DC24V	只	8	正泰
5	不同规格的中小型里面继电商	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	手机警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	绝缘电阻子	环形，灰色，M10	只	12	海坦
14	主材		台	2	国优

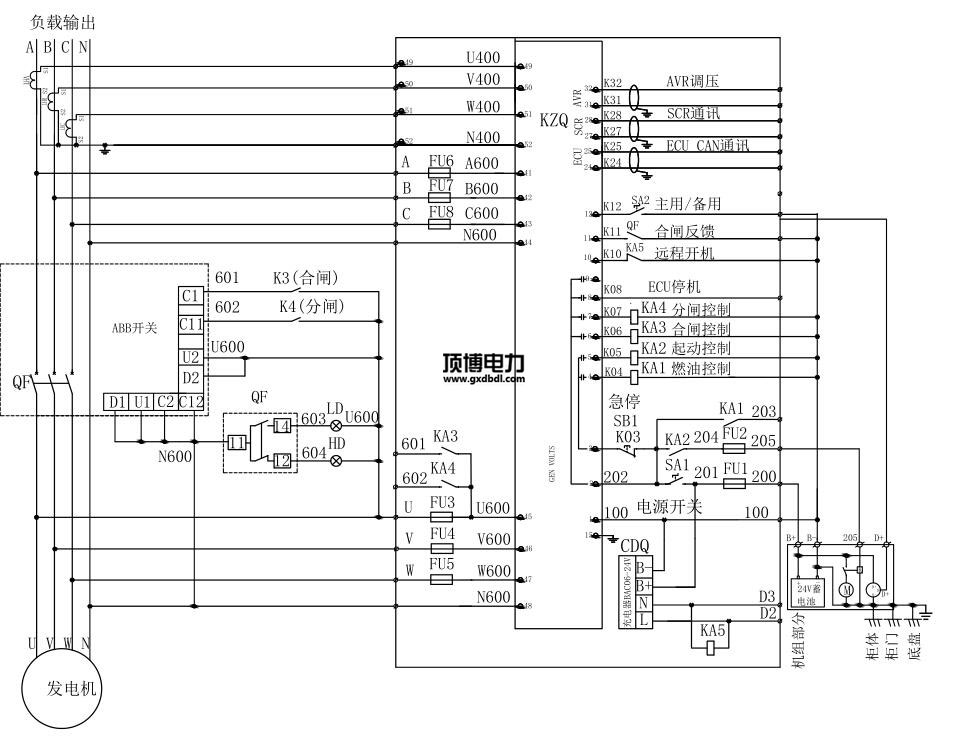

580KW柴油发电机并机柜线路电气图高清
